Les techniques de travaux adaptées aux réseaux et à l’environnement
- Tout projet de travaux à proximité de réseaux exige une localisation précise des ouvrages, une maîtrise des techniques d’approche ainsi qu’une bonne connaissance des sols et de l’environnement du chantier.
- Toutes les données nécessaires aux travaux doivent être recherchées, telles que la nature des sols, la nappe phréatique, la sensibilité du milieu, etc.
- Quelles sont les méthodes à privilégier et/ou à proscrire à proximité des réseaux ?
- Quelle est la distance de précision de l’outil ?
- Qu’est-ce que la distance d’approche du réseau ?
- Qu’est-ce que le fuseau d’une technique de travaux ?
- Quel est le lien entre le fuseau d’une technique de travaux et la distance d’approche douce du réseau ?
Quelles sont les méthodes à privilégier et/ou à proscrire à proximité des réseaux ?
Quels que soient les réseaux rencontrés, il convient de choisir la technique adaptée notamment en considération de la classe de précision du réseau approché.
La précision d’une technique ou d’un outil dépend à la fois du type d’outil utilisé, et de la nature du sol dans lequel on effectue les travaux.
Les techniques de terrassements sont à adapter en fonction des classes de précision des réseaux définissent une zone d’incertitude comme suit :
- classe A :
≤ 40 cm pour les réseaux rigides
≤50 cm pour les réseaux flexibles
≤ 80 cm pour les ouvrages souterrains de génie civil destinés à la circulation des véhicules de transport ferroviaire ou guidée lorsque ces ouvrages ont été construits antérieurement au 1er janvier 2011. - classe B :
> Classe A et ≤ 1,50 m
≤ 1 m si branchement - Classe C :
> 1,5 m
> 1 m si branchement - concernant les méthodes de travaux à utiliser :
– Dans tous les cas, le décroutage peut être réalisé mécaniquement.
– Dans la zone d’incertitude du réseau, il est impératif d’utiliser des techniques douces jusqu’à ce que l’ouvrage soit totalement dégagé.
– Lorsque le réseau est totalement découvert, il est nécessaire de respecter l’imprécision de l’outil lors du terrassement mécanique.
Quelle est la distance de précision de l’outil ?
La distance de précision des outils dépend de leur nature :
- pour les outils manuels (pioche, pelle, barre à mine, perceuse etc…) la précision est de 3 à 5 cm
- pour les outils à guidage manuel (scie à sol, carotteuse aspiratrice etc…) la précision est de 5 à 10 cm
- pour les outils auto-moteur ( BRH, pelle, raboteuse etc…) la précision est de 5 à 20 cm
La connaissance de la précision de l’outil va intervenir dans le calcul de la distance d’approche du réseau.

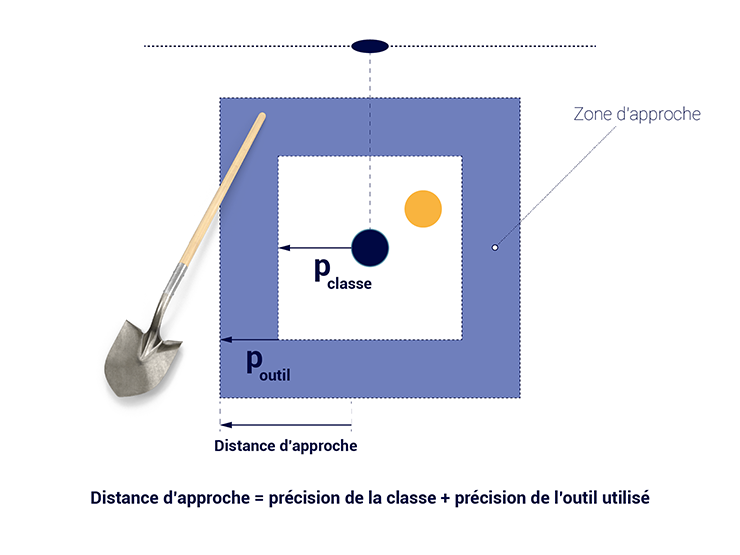

Qu’est-ce que la distance d’approche du réseau ?
Avant toute intervention, il faut déterminer la distance à laquelle celle-ci doit être exécutée avec une méthode douce. La distance d’approche se calcule en additionnant :
- la valeur de la précision de la classe du réseau (A,B ou C)
- la valeur de la distance de précision de l’outil
Qu’est-ce que le fuseau d’une technique de travaux ?
Le fuseau d’une technique de travaux est déterminé par la dimension extérieure de l’outil (par exemple un godet de terrassement), à laquelle on ajoute :
- l’imprécision des commandes mécaniques due au jeu des assemblages
- l’imprécision du geste du conducteur de l’engin
- la zone de terrain au voisinage de la partie terrassée qui peut se trouver décomprimée (communiquée par le responsable du projet)
Quel est le lien entre le fuseau d’une technique de travaux et la distance d’approche douce du réseau ?
Pour repérer cette zone dite « d’adaptation », il faut croiser le fuseau de la technique utilisée avec la zone définie par la distance d’approche douce du réseau.
Dans la zone « d’adaptation », seules les techniques douces devront être utilisées ; terrassement manuel, ou aspiratrice.
©TP Demain 2020 (Illustrations : Florent Dal Pos/EGLEFOR)
