- Les eaux usées comprennent les eaux vannes, issues des WC, et les eaux ménagères ou eaux grises provenant notamment des cuisines et des salles de bains. Les eaux pluviales de ruissellement constituent une catégorie distincte, mais peuvent également être porteuses de polluants.
- Ces eaux peuvent être évacuées par différents types de réseaux, naturels (fossés, cours d’eau) ou canalisés.
- Trois grands types de réseaux canalisés assurent la collecte des eaux usées et/ou des eaux pluviales : les réseaux unitaires, séparatifs et pseudo-séparatifs. Les collectivités sont souvent équipées de plusieurs de ces réseaux, témoins de l’évolution des pratiques de gestion de l’eau et de l’assainissement.
Les réseaux d’assainissement peuvent être organisés selon différents principes de collecte des eaux usées et des eaux pluviales. Comprendre leur fonctionnement permet d’identifier les parcours de l’eau, les risques de surcharge des ouvrages et les impacts potentiels sur les stations d’épuration et les milieux récepteurs. Cette distinction est essentielle pour concevoir, exploiter ou intervenir sur les réseaux dans le respect des contraintes techniques et environnementales.
Les réseaux unitaires
Ces réseaux comportent une seule canalisation dans laquelle sont collectées les eaux usées ainsi que les eaux pluviales provenant des domaines privé et public tels que les avaloirs.
Le particulier n’aura qu’un seul regard de branchement et les flux de pollution sont mélangés.
Ces réseaux ont des diamètres importants car ils doivent être en capacité d’absorber les volumes conséquents lors d’épisodes pluvieux.
Il est probable de rencontrer sur ces réseaux des points de « décharges » appelées déversoirs d’orage qui permettent de délester une fraction du volume d’eau vers le milieu naturel.

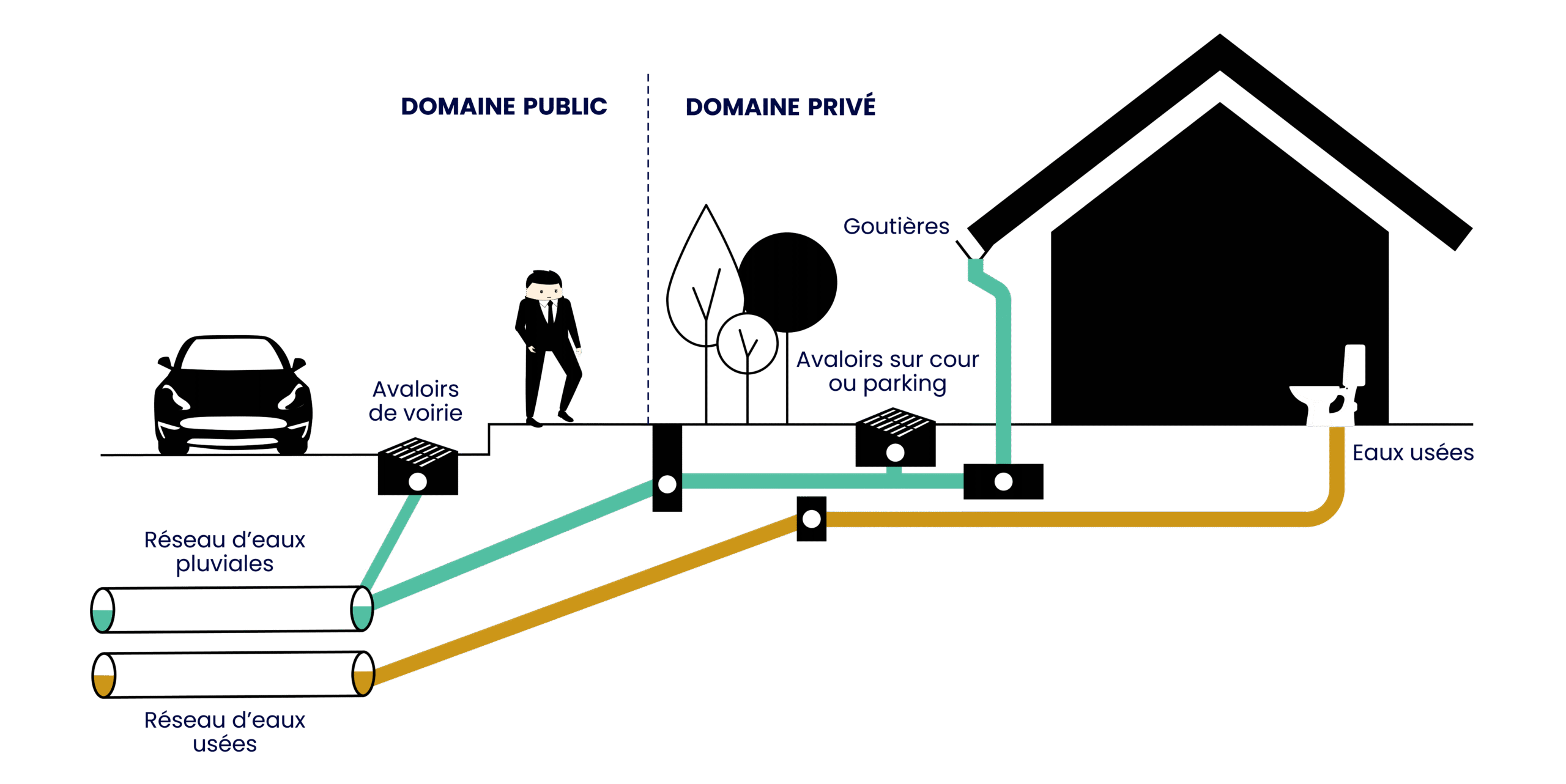

Les réseaux séparatifs
Les réseaux séparatifs sont principalement mis en œuvre :
- pour limiter l’apport d’eaux pluviales en station d’épuration et préserver l’efficacité du traitement des eaux usées.
- pour éviter les délestages d’eaux usées dans le milieu naturel en période pluvieuse.
Ces types de réseaux sont équipés de deux canalisations distinctes. Les particuliers sont équipés de deux regards de branchement.
La première canalisation permet l’évacuation vers la station d’épuration des eaux usées strictes. Il est de taille assez réduite comparativement à un réseau unitaire car le volume de ces eaux ne subit pas de grandes variations.
La seconde collecte des eaux pluviales venant du domaine privé et du domaine public. Les eaux ainsi transportées sont dirigées vers le milieu naturel. La taille de ce réseau est importante car il doit permettre d’absorber ponctuellement des volumes d’eau importants. Le collecteur d’eaux pluviales peut être équipé au besoin d’ouvrage de rétention d’eau permettant ainsi de stocker les volumes trop importants et de les relarguer progressivement dans le réseau après le pic de pluviométrie.

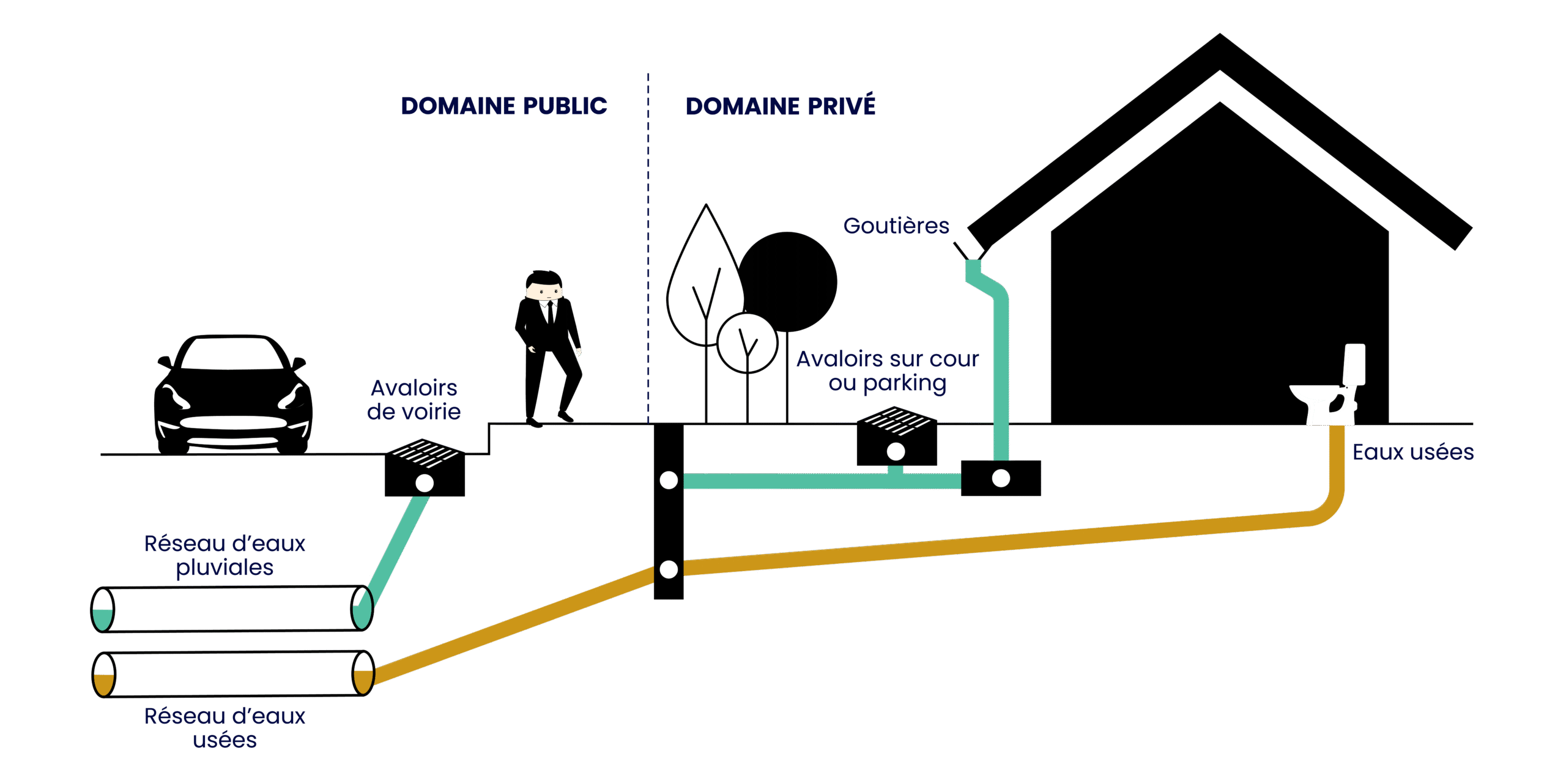

Les réseaux pseudo-séparatifs
Ces réseaux comprennent deux canalisations.
La première canalisation permet l’évacuation vers la station d’épuration des eaux usées strictes et des eaux pluviales provenant du domaine privé. Le particulier ne possède qu’un regard de branchement.
La seconde collecte des eaux pluviales venant du domaine public. Les eaux ainsi transportées sont dirigées vers le milieu naturel. Ce type de réseau est notamment rencontré lors de travaux de rénovation ou de transformation d’anciens réseaux unitaires. L’ancien réseau unitaire est alors conservé et adapté pour fonctionner comme un réseau pseudo-séparatif.

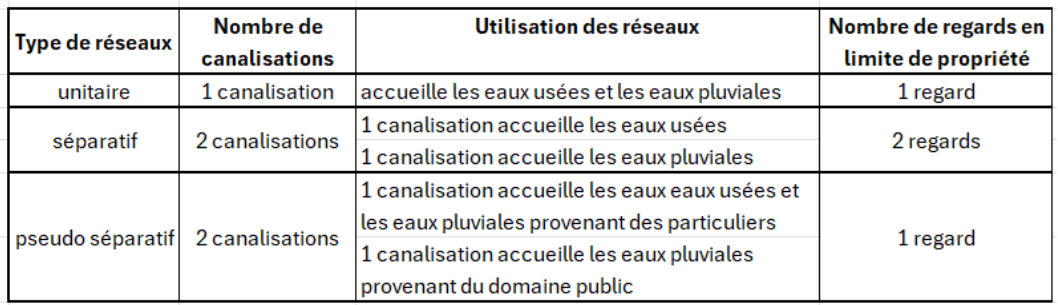

Les types de réseaux peuvent être résumés ainsi :
Conclusion
Il existe trois types de réseaux canalisés en assainissement.
- Les réseaux unitaires sont équipés d’un seul tuyau acceptant les eaux usées et les eaux pluviales.
- Les réseaux séparatifs sont équipés de deux tuyaux accueillant pour l’un, les eaux usées et pour l’autre, les eaux pluviales.
- Les réseaux pseudo-séparatifs sont composés de deux tuyaux. L’un accueillant les eaux usées et les eaux pluviales des particuliers, le second accueillant les eaux pluviales de voirie.
Image(s) : EGLEFOR
