Échelon de terrassement : rôles, cycles, foisonnement et efficience

En terrassement, un échelon de mise en œuvre regroupe plusieurs engins qui travaillent de façon coordonnée pour produire, transporter, régler et compacter les matériaux. Son efficacité dépend autant du choix des matériels que de l’organisation du chantier. Cet article présente la composition d’un échelon, le rôle de chaque machine, les notions de cycle, de foisonnement et d’efficience, ainsi que les repères utiles pour mieux comprendre la production.

Qu’est-ce qu’un échelon ?

Un échelon est un ensemble d’engins mobilisés pour réaliser une tâche précise sur un chantier de terrassement. On parle aussi d’atelier de terrassement. L’idée est simple : plusieurs matériels interviennent de manière complémentaire pour produire, déplacer puis mettre en œuvre les matériaux.

Dans la pratique, un échelon n’est pas constitué au hasard. Sa composition dépend de la nature du chantier, des volumes à traiter, des distances de transport, du type de matériau et du résultat attendu. Ainsi, l’entreprise adapte l’échelon à la tâche à réaliser pour obtenir une production cohérente avec le délai et les moyens disponibles.

Quel est le rôle des matériels à l’intérieur de l’échelon ?

Chaque matériel occupe une fonction précise dans l’organisation de l’atelier. L’efficacité de l’ensemble dépend donc de la bonne coordination entre les machines.

• La pelle assure le chargement. Elle extrait les matériaux et les charge dans les engins de transport.
• Les tombereaux ou dumpers assurent le transport. Ils déplacent les matériaux du déblai vers le remblai, la zone de mise en œuvre ou le dépôt.
• Le bouteur intervient à la déballe. Il régalle les matériaux par couches régulières en fonction des objectifs du chantier.
• Le compacteur densifie les couches mises en place. Il travaille selon les consignes de vitesse, d’épaisseur et de nombre de passes.
• La pelle de finition affine certains ouvrages. Elle peut par exemple régler des talus, reprendre une forme ou mettre en œuvre la terre végétale.
• La niveleuse accompagne l’atelier. Elle entretient les pistes, corrige certaines zones de circulation, crée des fossés provisoires ou améliore la qualité de la déballe.

Cette répartition des rôles permet d’éviter les pertes de temps et les ruptures de cadence. En effet, si un maillon ralentit, tout l’échelon perd en efficacité.

Qu’est-ce que le cycle d’une pelle hydraulique ?

Le cycle de la pelle hydraulique correspond à la succession des mouvements réalisés pour charger un engin de transport. Ce cycle influence directement la production, car il se répète en continu pendant toute la phase de chargement.

On distingue généralement quatre mouvements :

• le chargement du godet ;
• la rotation vers l’engin de transport ;
• le vidage du godet dans la benne ;
• la contre-rotation pour revenir en position de chargement.

Plus ce cycle est court et régulier, meilleure est la production. Toutefois, cette performance dépend aussi du bon positionnement des transports, de l’état de la zone de chargement et de l’adaptation du godet au matériau.

Qu’est-ce que le cycle d’un engin de transport ?

Le cycle de l’engin de transport correspond à l’ensemble des phases nécessaires pour charger, déplacer, décharger puis revenir sous l’engin de chargement. Là encore, ce cycle a un effet direct sur le rendement de l’échelon.

Il comprend généralement cinq étapes :

• le temps de chargement par la pelle ;
• le trajet aller en charge ;
• les manœuvres à la décharge, avec levée et descente de benne ;
• le trajet retour à vide ;
• les manœuvres de placement sous la pelle.

Ce cycle varie selon la distance, l’état des pistes, le type de transport, le trafic sur le chantier et la qualité des manœuvres. Ainsi, un transport bien dimensionné et bien organisé permet d’éviter l’attente sous la pelle ou à la déballe.

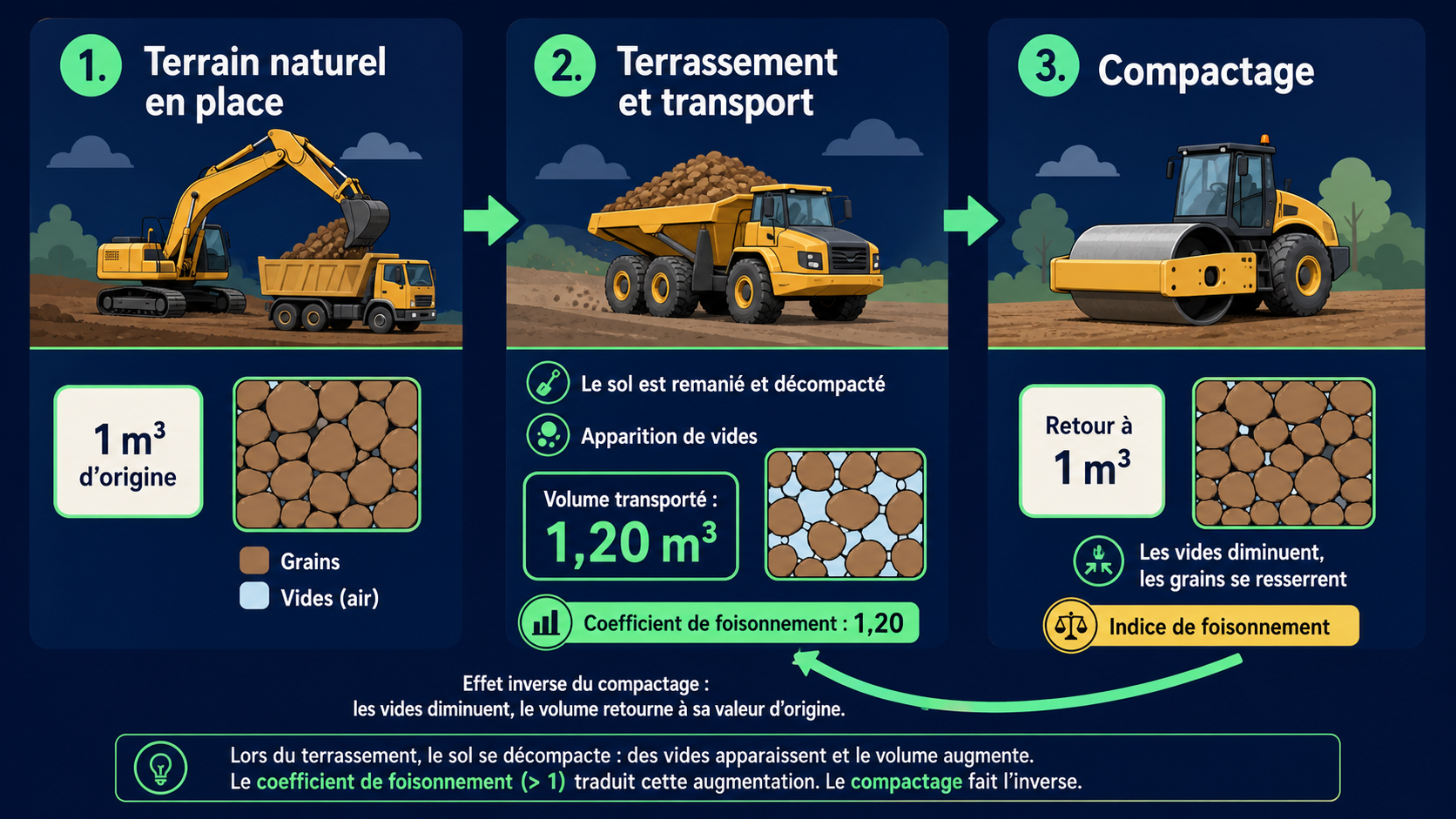

Différencier les matériaux foisonnés et les matériaux en place

Un matériau en place est un matériau encore dans son état naturel. Il est constitué de grains, d’air et parfois d’eau, organisés dans le sol avant terrassement. Lorsque l’on excave ce matériau, on le désolidarise. Son volume augmente alors. On parle de matériau foisonné.

Cette augmentation de volume est importante à connaître, car elle influence directement le transport, le stockage et la mise en œuvre. En effet, 1 m³ en place n’occupe pas le même volume après excavation. Il faut donc distinguer clairement les volumes mesurés avant terrassement et ceux observés après chargement.

La notion de foisonnement aide ainsi à mieux estimer les quantités réellement déplacées par l’échelon et à mieux préparer les moyens de transport.

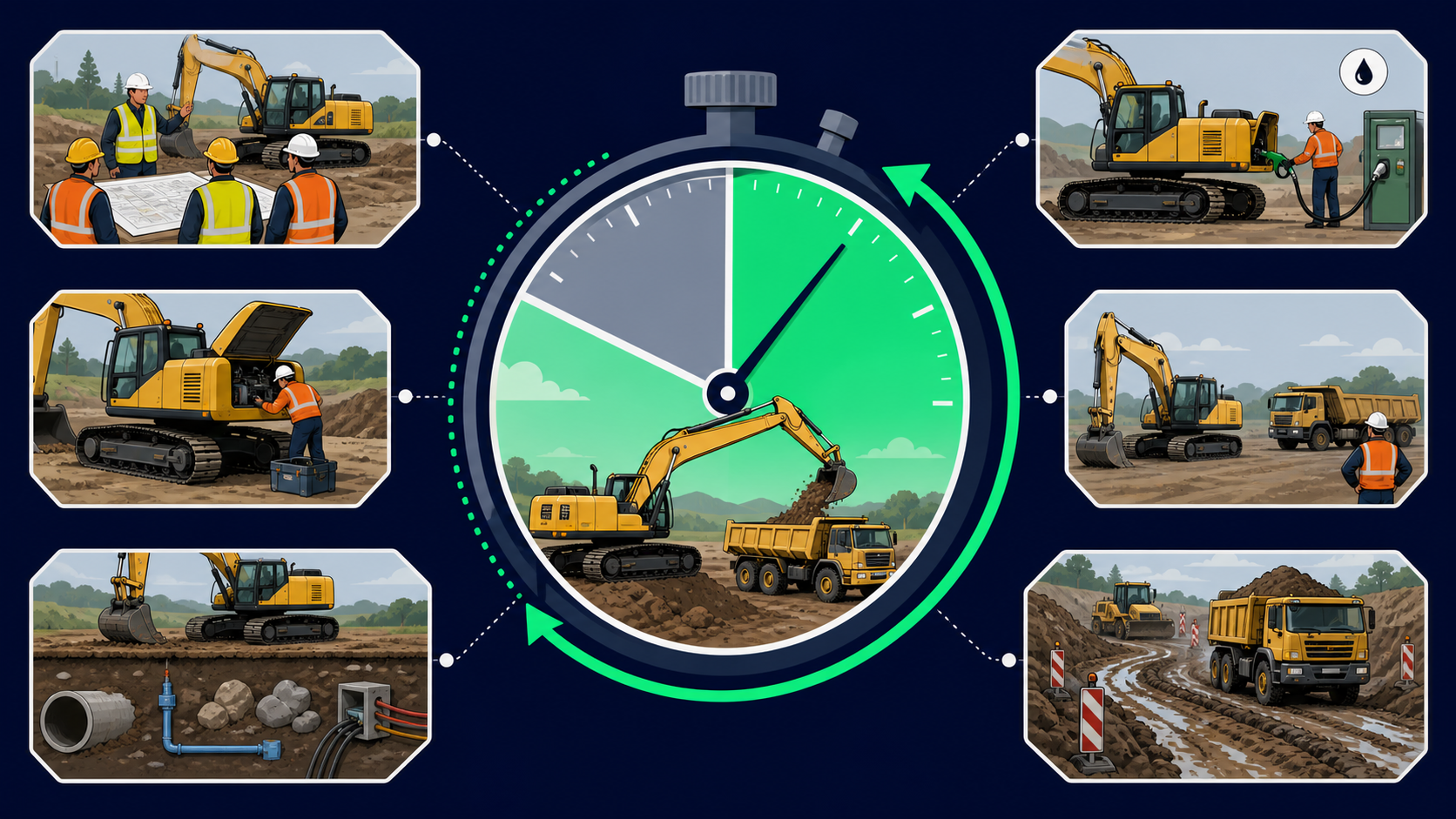

Qu’est-ce que l’efficience d’un échelon ?

L’efficience correspond à l’écart entre le temps de présence sur le chantier et le temps réellement productif. Être présent ne signifie pas produire en continu. Une partie de la journée est en effet consacrée à d’autres actions nécessaires au fonctionnement du chantier.

Le coefficient d’efficience exprime le rapport entre le temps de production et le temps de présence. Il peut être présenté en pourcentage ou sous forme de coefficient. Plus il est élevé, plus l’échelon produit réellement pendant sa journée de travail.

Plusieurs situations réduisent cette efficience :

• les consignes données avant le démarrage ;
• le plein de carburant ;
• une panne ou un entretien imprévu ;
• un encombrement du sous-sol ;
• une attente de transport ou de réglage ;
• des conditions de circulation difficiles sur le chantier.

Comprendre cette notion permet de mieux lire la différence entre une production théorique et une production réelle. C’est aussi un repère utile pour préparer un chantier de terrassement de façon plus réaliste.
