Les canalisations et les raccords d’un circuit hydraulique
Mécanique TP
A retenir
- Les canalisations et raccords assurent la liaison entre les composants d’une installation hydraulique.
- Il existe deux types de canalisations : les canalisations rigides, en acier, et les canalisations flexibles, qu’il faut savoir monter correctement pour éviter les ruptures.
Sommaire
- Quels sont les différents types de canalisations ?
- Quelles sont les techniques d’assemblage des différents raccords ?
- Comment monter correctement des flexibles ?
Quels sont les différents types de canalisations ?
- Canalisations
-
Les canalisations et raccords assurent la liaison entre les composants d’une installation hydraulique.
-
On choisit les canalisations adaptées en fonction du débit et de la pression qu’elles vont devoir supporter.
Il existe deux types de canalisations :
- les canalisations rigides sont en acier. Elles doivent être courtes, avec un minimum de coudes. Leurs dimensions sont normalisées : diamètre extérieur du tuyau = 12 mm ; épaisseur de paroi = 1,5 mm ; diamètre intérieur = 12 – (2 × 1,5) = 9 mm
- les canalisations flexibles sont constituées de plusieurs couches, alternances de caoutchouc synthétique et de gaines de fils d’acier
Quelles sont les techniques d’assemblage des différents raccords ?
Les tuyaux jusqu’à un diamètre de 38 mm peuvent être raccordés par des raccords filetés. Au-delà, des raccords à brides sont utilisés.
| Techniques d’assemblage | Explications | Illustrations |

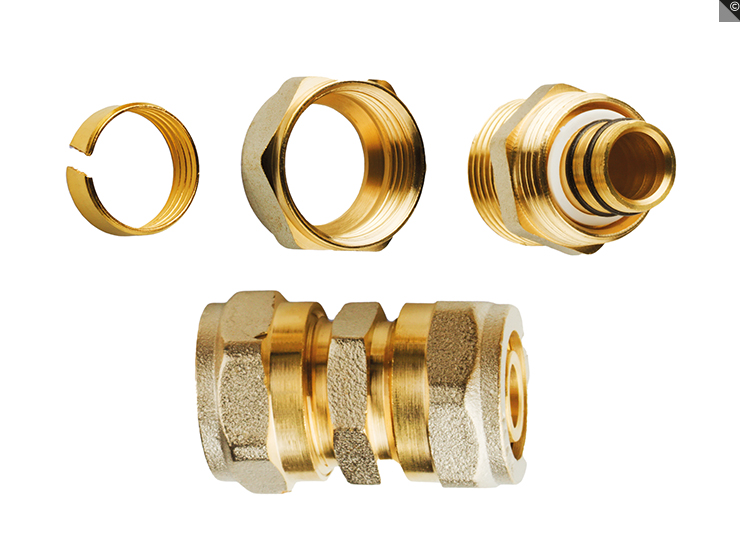

| Bague de compression | La bague de compression se coupe dans le tuyau. Celui-ci est maintenu en place après le serrage du manchon de serrage. L’étanchéification est créée sur le cône ainsi que sur la bague coupante et le tuyau. |
 |

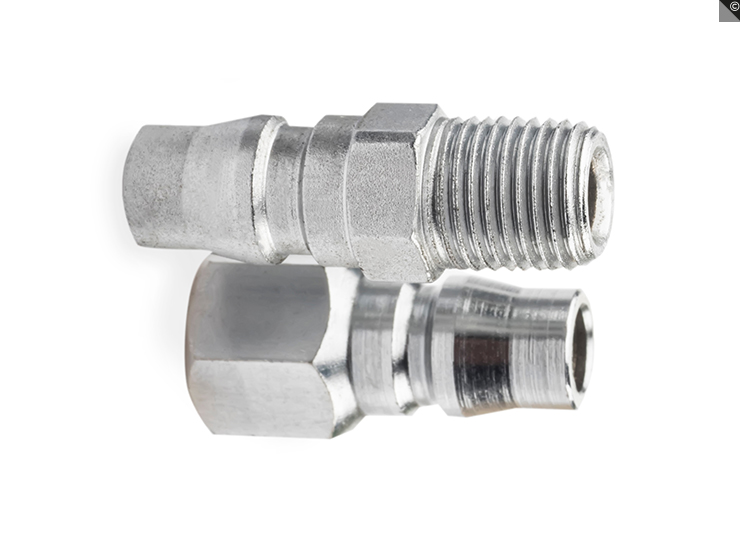

| Raccord conique | Après avoir glissé le manchon de serrage et le collier sur le tuyau, un outil spécial force un cône en forme de trompette sur ce raccord. Même si le tuyau n’est pas aligné précisément sur le raccord, il n’y a pas de fuite. Ce raccord peut être monté et démonté plus souvent. |
 |

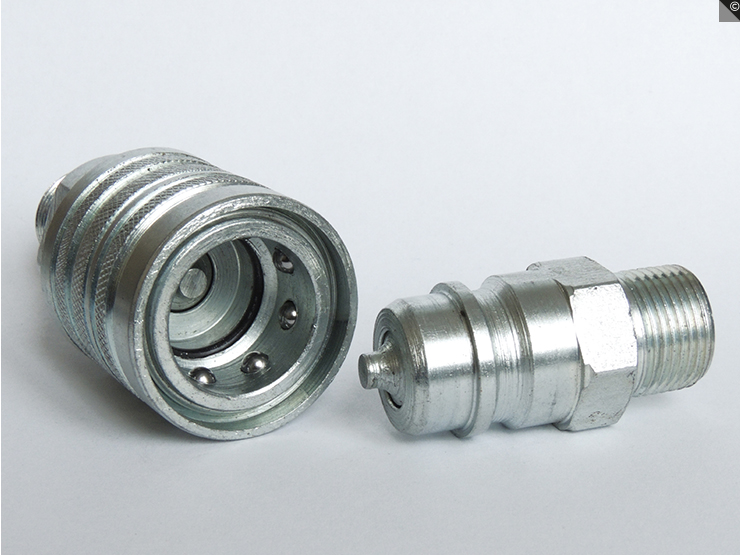

| Coupleurs rapides | Ils permettent le couplage et le découplage rapide. Lors du découplage, une grande quantité d’énergie peut s’être accumulée dans la partie découplée, d’où un risque de « fouettage ». |
 |
Comment monter correctement des flexibles ?
Afin d’éviter les porte-à-faux, qui risqueraient d’endommager le flexible ou de créer des problèmes d’étanchéité, il faut savoir les positionner correctement, quelle que soit la situation.
