Les trains de roulement
Mécanique TP
A retenir
- Les trains de roulement supportent le poids de l’engin et les différentes forces qui s’appliquent lors de la conduite.
- Ils sont constitués de nombreux éléments différents.
Sommaire
- Quel est le rôle des trains de roulement ?
- De quoi est constitué un train de roulement ?
Quel est le rôle des trains de roulement ?
Les trains de roulement supportent à la fois du poids et des forces :
- les efforts de propulsion et de direction
- les efforts de freinage
- le poids de l’engin
De quoi est constitué un train de roulement ?
Les trains de roulement comportent :
- un bâti avec une roue motrice, des galets supérieurs et inférieurs et une roue de tension
- une chenille avec une chaîne et des patins
| Éléments | Explications | Illustrations |

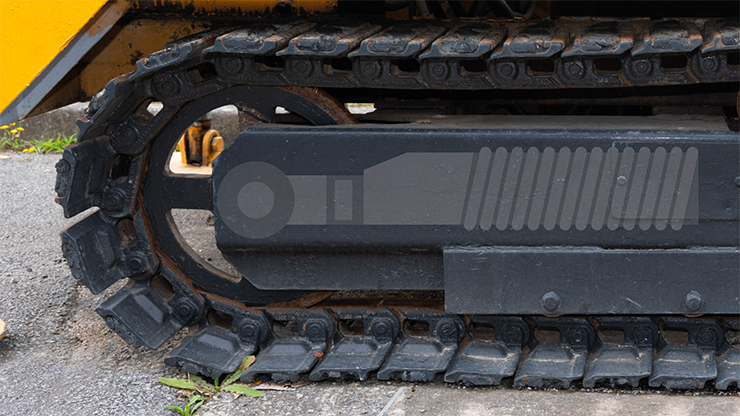

| Roue de tension | Roue lisse avec un déplacement central et solidaire d’une fourche. Elle détermine la tension de la chaîne. |  |

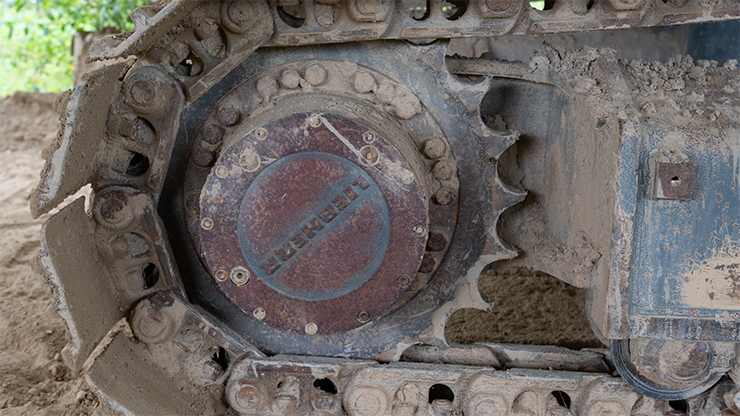

| Barbotin | Roue dentée qui s’insère dans les maillons de la chaîne. C’est l’élément moteur du train de roulement. Il existe des trains de chaîne avec barbotin surélevé, qui permet d’avoir une meilleure stabilité et de limiter la pression sur le sol. |  |

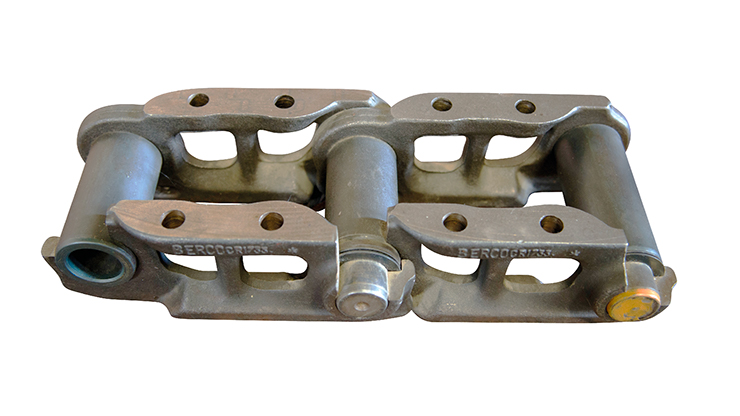

| Chaîne | Assure le déroulement des patins sur le sol et sert de chemin de roulement aux galets. On utilise des chaînes pré-lubrifiées avec un réservoir d’huile incorporé. |  |

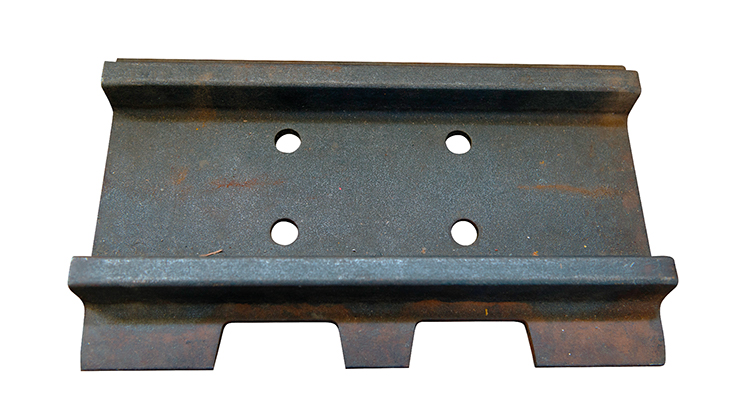

| Patins (tuiles) | Plaques métalliques nervurées boulonnées sur les maillons de la chaîne. Ils assurent la portance, l’adhérence et la motricité. |  |
