- Un bon point de stationnement GNSS doit offrir un horizon le plus dégagé possible.
- Les obstacles peuvent réduire le nombre de satellites visibles et dégrader la géométrie de la constellation.
- Les surfaces réfléchissantes peuvent provoquer des multi-trajets et fausser les observations.
- Sur un site complexe, le relevé de masque et la planification satellitaire permettent de choisir une fenêtre d’observation plus favorable.
La qualité d’un lever GNSS ne dépend pas seulement du récepteur, du logiciel ou de la méthode utilisée. Elle commence dès la reconnaissance du terrain, au moment de choisir et de préparer les points de stationnement.
Un point mal choisi peut dégrader les observations, ralentir l’intervention ou compromettre la précision attendue. À l’inverse, un emplacement bien dégagé, stable et sécurisé facilite le travail du géomètre ou du technicien sur chantier.
Cet article présente les principaux critères à vérifier avant une station GNSS. Il explique aussi le rôle des masques, le phénomène de multi-trajets et l’intérêt d’un relevé de masque lorsque les conditions d’observation sont incertaines.
Pourquoi bien choisir son point de stationnement GNSS ?
Un récepteur GNSS calcule une position à partir des signaux reçus depuis plusieurs satellites. Pour obtenir une mesure fiable, il doit donc disposer d’une bonne visibilité vers le ciel.
Tout obstacle situé autour de l’antenne peut créer un masque GNSS. Il peut s’agir d’un bâtiment, d’une végétation dense, d’un relief, d’un véhicule, d’un engin ou d’une installation présente sur le chantier.
Ces obstacles peuvent avoir deux effets. D’abord, ils peuvent cacher certains satellites. Le récepteur reçoit alors moins de signaux disponibles. Ensuite, ils peuvent perturber les observations en réfléchissant les signaux GNSS avant leur arrivée à l’antenne.
La règle de base consiste donc à rechercher un emplacement avec un horizon dégagé. Dans l’idéal, aucun obstacle important ne doit se trouver au-dessus d’un angle d’élévation d’environ 15° autour du point de stationnement.
Comprendre les masques GNSS et leurs effets
Un masque GNSS correspond à une zone du ciel que le récepteur ne peut pas exploiter correctement à cause d’un obstacle. Plus le masque est important, plus la disponibilité satellitaire diminue.
Cette situation peut dégrader la qualité de la géométrie satellitaire. Les indicateurs de type DOP augmentent alors. Or, plus ces valeurs sont élevées, plus la précision potentielle de la mesure peut être affectée.
Sur le terrain, les masques sont fréquents en zone urbaine, près de façades hautes, en vallée encaissée ou sous une végétation dense. Ils peuvent aussi évoluer au cours d’un chantier, par exemple avec le déplacement d’engins, de bennes ou de matériels de levage.

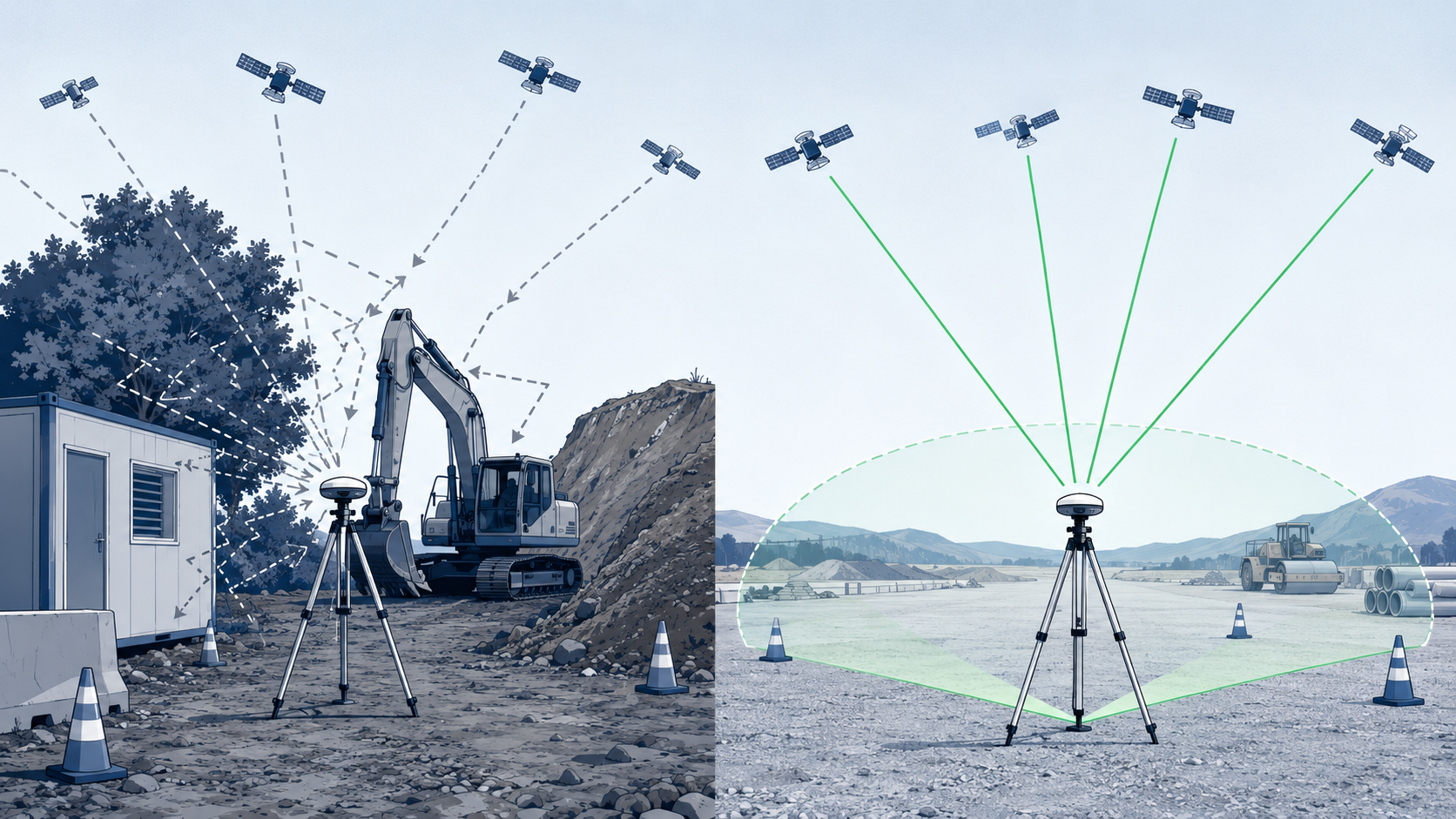

Identifier le risque de multi-trajets
Le multi-trajet, ou multipath, est une source d’erreur importante en GNSS. Il se produit lorsque le signal émis par un satellite n’arrive pas directement à l’antenne, mais après avoir rebondi sur une surface réfléchissante.
Les façades d’immeubles, les toitures, les plans d’eau, les véhicules, les engins, les surfaces métalliques ou certains sols bétonnés peuvent favoriser ce phénomène.
Dans ce cas, l’antenne reçoit deux versions du même signal : le signal direct et le signal réfléchi. Le signal réfléchi suit un trajet plus long. Il arrive donc avec un décalage qui peut déformer l’observation et introduire une erreur dans le calcul de la position.
Un indicateur indirect peut aider à repérer ce problème : le rapport signal sur bruit, souvent appelé SNR. Lorsqu’un satellite présente un SNR anormalement faible ou irrégulier par rapport à d’autres satellites d’élévation comparable, cela peut alerter sur un risque de multi-trajet.
Les critères à vérifier sur le terrain
Lors de la reconnaissance, chaque point pressenti doit être observé avec méthode. Il ne suffit pas que le point soit pratique d’accès. Il doit aussi permettre de bonnes conditions de réception et garantir la sécurité de l’intervention.
| Critère à vérifier | Recommandation pratique |
|---|---|
| Dégagement de l’horizon | Rechercher un point sans obstacle important au-dessus d’environ 15° d’élévation. Avec certains matériels récents, l’analyse peut être affinée selon la méthode et les consignes de l’entreprise. |
| Surfaces réfléchissantes | S’éloigner des façades, toitures, plans d’eau, véhicules, engins et éléments métalliques susceptibles de provoquer des multi-trajets. |
| Végétation | Éviter les couverts forestiers denses, en particulier les feuillus en période végétative, qui peuvent masquer ou atténuer les signaux. |
| Lignes haute tension | Maintenir une distance suffisante pour limiter les risques de perturbation et respecter les règles de sécurité applicables sur le site. |
| Stabilité du sol | Choisir un point stable, non soumis à des tassements, vibrations ou passages répétés d’engins. |
| Sécurité du point | Pour un pivot, privilégier un emplacement protégé du passage des véhicules, identifiable et réoccupable si nécessaire. |
Cette vérification doit rester concrète. Sur chantier, un point techniquement intéressant peut être écarté s’il expose l’opérateur, s’il gêne la circulation ou s’il ne peut pas être conservé pendant la durée nécessaire aux observations.

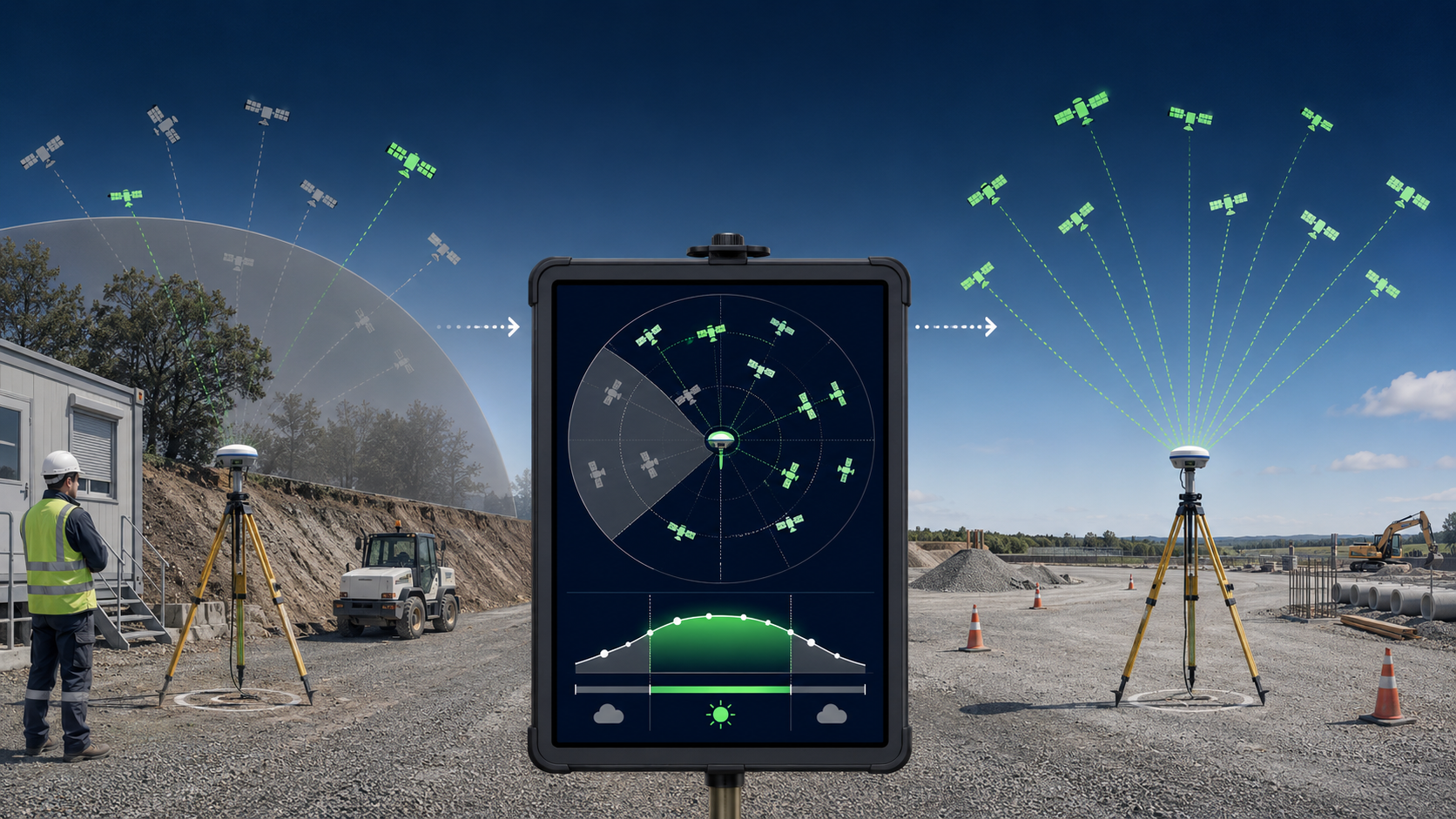

Préparer l’intervention avec un relevé de masque
Sur un site simple et dégagé, l’observation visuelle du terrain peut suffire. En revanche, dans une zone urbaine, une vallée encaissée ou un chantier encombré, il peut être utile de réaliser un relevé de masque.
Le relevé de masque consiste à mesurer, depuis le point de stationnement, l’élévation angulaire des obstacles dans toutes les directions. On relève ainsi les obstacles selon leur azimut, de 0° à 360°, et selon leur hauteur apparente dans le ciel.
Pour cela, l’opérateur peut utiliser une boussole pour déterminer les azimuts et un clisimètre, ou clinomètre, pour mesurer les angles d’élévation.
Les résultats sont ensuite reportés sur un diagramme polaire. Ce diagramme représente la portion du ciel réellement accessible au récepteur. Il peut ensuite être comparé aux trajectoires des satellites afin d’identifier les périodes les plus favorables à l’observation.
Utiliser la disponibilité satellitaire et le GDOP
À partir du masque relevé, un logiciel de planification GNSS peut estimer le nombre de satellites visibles au cours de la journée. Il peut aussi calculer le GDOP, c’est-à-dire un indicateur lié à la qualité géométrique de la constellation.
Un GDOP faible indique une géométrie plus favorable. À l’inverse, un GDOP élevé peut signaler une période moins propice aux observations précises.
La multiplication des constellations GNSS modernes, comme GPS, GLONASS, Galileo ou BeiDou, améliore souvent la disponibilité satellitaire. Toutefois, elle ne supprime pas les contraintes de terrain. Un obstacle proche, un masque important ou une surface réfléchissante peuvent encore dégrader les observations.
Cette planification reste donc utile, notamment en mode cinématique. Elle permet d’anticiper les fenêtres horaires favorables et de limiter les pertes de temps liées aux réinitialisations ou aux mesures de mauvaise qualité.
Les bons réflexes avant le chantier
Avant d’intervenir, il est utile de préparer le point de stationnement comme une étape à part entière de la mission. Cette préparation réduit les aléas sur le terrain et sécurise la qualité des observations.
- Repérer le site à partir de photos aériennes, de plans ou d’une visite préalable.
- Identifier les obstacles possibles : bâtiments, végétation, relief, engins, véhicules ou installations temporaires.
- Prévoir un relevé de masque lorsque la configuration du site est complexe.
- Consulter un outil de planification pour choisir une fenêtre d’observation favorable.
- Matérialiser un point de pivot sécurisé, dégagé et réoccupable si besoin.
Ces réflexes permettent de gagner en fiabilité. Ils aident aussi à expliquer les choix de terrain, notamment lorsque certaines zones semblent pratiques mais ne garantissent pas de bonnes conditions GNSS.
