- La méthode PPK permet de calculer les coordonnées après la phase terrain, à partir d’observations GNSS enregistrées.
- Le pivot reste fixe pendant le lever, tandis que le mobile stationne les points à mesurer.
- Le post-traitement permet de rattacher le pivot au système de référence, puis de calculer les points levés.
- Cette méthode reste utile lorsque le temps réel est impossible, instable ou insuffisamment contrôlable.
La méthode PPK pivot libre est une méthode de lever GNSS de précision. Elle repose sur un principe simple : enregistrer les observations sur le terrain, puis calculer les positions au bureau, en post-traitement.
Cette méthode est particulièrement utile lorsque le temps réel n’est pas possible ou pas fiable. Par exemple, elle peut être utilisée dans une zone sans couverture réseau, sur un chantier éloigné, en secteur vallonné ou lorsque la liaison de communication du récepteur n’est pas disponible.
Cet article présente le principe de la méthode PPK pivot libre, ses usages, le matériel nécessaire et les grandes étapes de calcul. Il permet de comprendre dans quels cas cette méthode peut compléter ou remplacer un lever RTK ou NRTK.
Comprendre la méthode PPK pivot libre
PPK signifie Post-Processed Kinematic. En français, on parle de positionnement cinématique post-traité. Contrairement au RTK, le résultat n’est pas obtenu immédiatement sur le terrain. Les observations sont enregistrées, puis traitées ensuite avec un logiciel spécialisé.
Dans la méthode du pivot libre, le pivot est installé sur un point fixe du chantier. Ses coordonnées précises ne sont pas nécessairement connues au moment de la mise en station. Elles seront déterminées après coup, au bureau, par rattachement à des stations GNSS permanentes ou à des données de référence.
Le mobile, lui, est déplacé de point en point par l’opérateur. Il enregistre les observations GNSS pendant que le pivot enregistre les siennes en continu. Le calcul différentiel est ensuite réalisé entre le pivot et les points levés par le mobile.
Dans quels cas utiliser le PPK ?
Le PPK pivot libre est adapté aux situations où le lever en temps réel n’est pas possible ou n’offre pas assez de garanties. Il constitue une solution robuste lorsque la liaison radio, GPRS ou NRTK est indisponible.
Il peut notamment être utilisé pour des levers topographiques de détail, la mise en place de points d’appui, le contrôle de levers RTK ou NRTK, ou encore l’appui d’un lever photogrammétrique ou topométrique.
Cette méthode permet de travailler avec une classe de précision de l’ordre de quelques centimètres, lorsque les conditions d’observation, le matériel, les durées de stationnement et le traitement sont adaptés.
| Situation de terrain | Intérêt du PPK pivot libre |
|---|---|
| Zone sans couverture réseau fiable | Le calcul ne dépend pas d’une correction reçue en temps réel. |
| Chantier rural, vallonné ou isolé | Les observations peuvent être enregistrées même si la communication est difficile. |
| Contrôle d’un lever RTK ou NRTK | Le post-traitement offre une méthode indépendante pour vérifier les résultats. |
| Mise en place de points d’appui | Les points calculés peuvent servir de base à d’autres méthodes de lever ou de contrôle. |
Le matériel nécessaire
La méthode PPK pivot libre nécessite du matériel GNSS capable d’enregistrer des observations brutes. Le matériel doit être stable, correctement paramétré et adapté à un traitement de précision.
Les récepteurs GNSS
Deux récepteurs GNSS sont généralement nécessaires. Le premier sert de pivot. Il reste fixe pendant toute la durée du lever et enregistre les observations brutes en continu. Le second sert de mobile. Il est déplacé par l’opérateur pour stationner les points à lever.
Les récepteurs doivent mesurer la phase des signaux GNSS. Des récepteurs bi-fréquence sont fortement recommandés, car ils facilitent la correction de certaines erreurs et la résolution des ambiguïtés, notamment lorsque les lignes de base s’allongent.
Les accessoires de stationnement
Le pivot doit être installé sur un trépied stable. Sa mise en station doit être soignée, car toute erreur sur le pivot se répercute sur l’ensemble du lever. La hauteur d’antenne doit être mesurée avec attention et notée sans ambiguïté.
Le mobile est généralement utilisé sur une canne GNSS. Un bipode peut être nécessaire lors des phases où le mobile doit rester parfaitement stable. La bulle, l’embase, la canne et la hauteur d’antenne doivent être vérifiées avant l’intervention.
Le logiciel de post-traitement
Le calcul est réalisé avec un logiciel de post-traitement GNSS. Ce logiciel doit permettre de traiter les observations du pivot et du mobile, de calculer les lignes de base et de rattacher les résultats au système de référence demandé.
Lorsque le pivot libre doit être rattaché au système national, le logiciel peut exploiter des données de stations permanentes, notamment celles du Réseau GNSS Permanent de l’IGN. Ces données servent à calculer la position précise du pivot avant de calculer les points levés par le mobile.
Le principe de fonctionnement

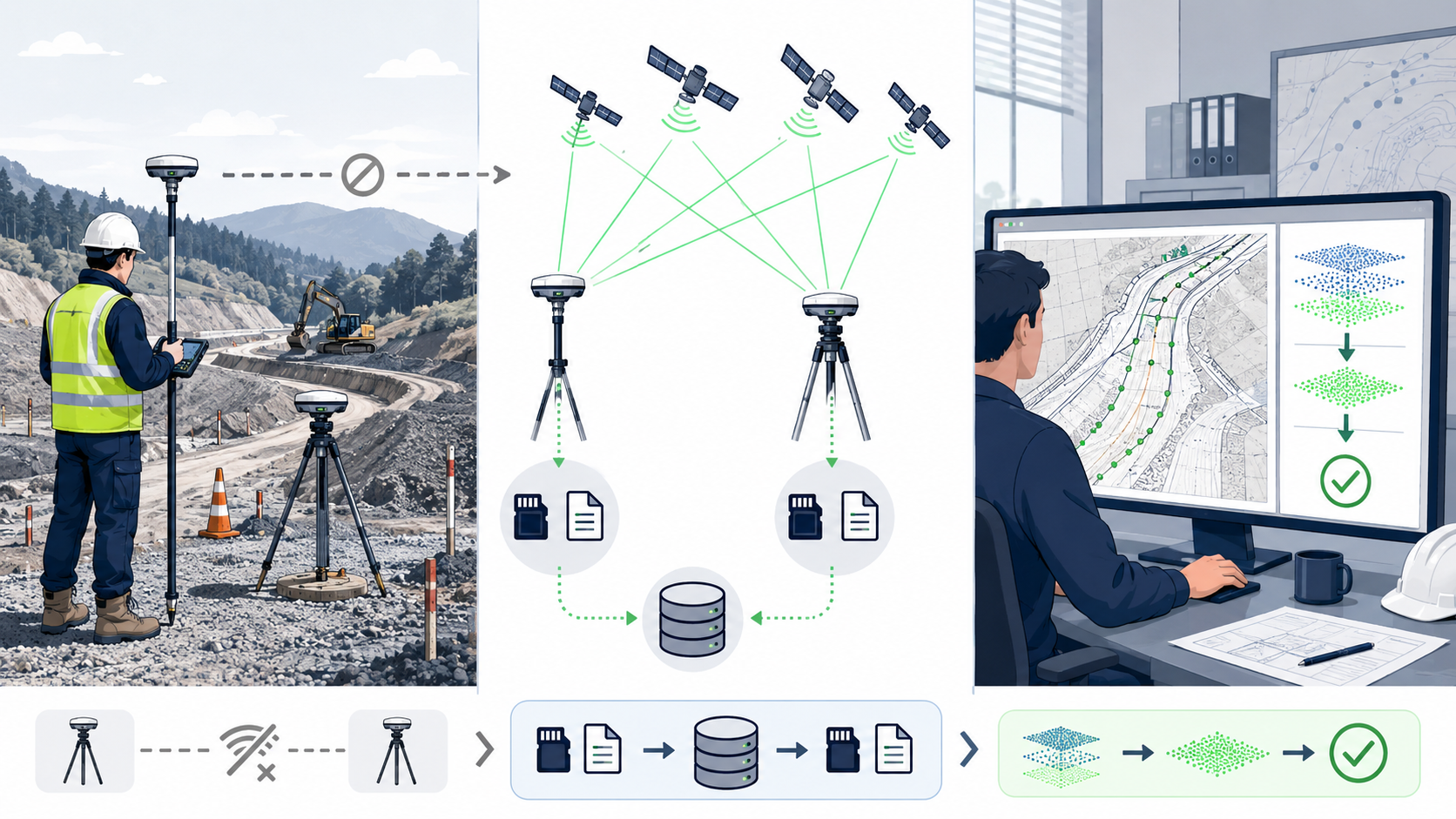

La méthode se déroule en deux grandes phases : la phase terrain et la phase bureau. Ces deux étapes doivent être préparées ensemble. Une erreur d’organisation sur le terrain peut compliquer, voire empêcher, le traitement au bureau.
La phase terrain
Sur le terrain, le pivot est installé sur un point stable et dégagé. Il enregistre les observations GNSS en continu pendant toute la durée utile du lever.
Le mobile est ensuite utilisé pour stationner les différents points à mesurer. Chaque point doit être observé pendant un temps suffisant selon la précision recherchée, la qualité du signal, la méthode de l’entreprise et les conditions du site.
Il est important de conserver une continuité correcte des observations. Les pertes de signal, les masques, les multi-trajets ou les interruptions peuvent rendre le post-traitement plus difficile.
La phase bureau
Au bureau, le technicien importe les observations du pivot et du mobile dans le logiciel de post-traitement. Il vérifie les paramètres du projet, les hauteurs d’antenne, les horaires d’observation et le système de référence attendu.
Le traitement commence par la détermination des coordonnées du pivot. Une fois le pivot correctement rattaché, le logiciel calcule les lignes de base entre le pivot et les points levés par le mobile.
Le résultat final est un ensemble de coordonnées calculées dans le système de référence demandé, par exemple en RGF93 avec une projection adaptée pour un chantier en France métropolitaine.
La question des ambiguïtés entières
En GNSS de précision, le calcul exploite la phase des signaux reçus. Cette mesure est très précise, mais elle comporte une inconnue : le nombre entier de cycles entre le satellite et l’antenne. Cette inconnue est appelée ambiguïté entière.
En RTK, ces ambiguïtés sont résolues en temps réel lorsque les conditions sont favorables. En PPK, elles sont résolues après coup, lors du post-traitement.
Ce traitement différé présente un intérêt. Le logiciel peut exploiter l’ensemble des observations enregistrées, contrôler les périodes instables et utiliser des données de meilleure qualité que celles disponibles sur le terrain. En contrepartie, l’opérateur ne connaît pas immédiatement le résultat final au moment du lever.
Rattacher correctement le pivot
Le rattachement du pivot est une étape centrale. Si le pivot est mal calculé, tous les points levés à partir de lui seront affectés par cette erreur.
Le pivot peut être rattaché à des stations permanentes du Réseau GNSS Permanent. Le calcul permet de déterminer ses coordonnées dans le système de référence national. Cette étape doit être plus précise que le lever cinématique lui-même, afin que le pivot ne devienne pas la principale source d’incertitude.
Dans une démarche de contrôle, l’arrêté du 16 septembre 2003 rappelle qu’une mesure de contrôle doit être réalisée avec des procédés plus précis que ceux de la classe recherchée, avec un coefficient de sécurité au moins égal à 2. Ce principe invite à ne pas traiter le pivot comme un simple point secondaire.
La station virtuelle comme alternative
Dans certains cas, il est possible de remplacer le pivot physique par une station virtuelle. La station virtuelle est calculée à partir de plusieurs stations permanentes. Elle représente les observations qu’aurait théoriquement produites un récepteur placé à un emplacement donné.
Cette solution peut supprimer le besoin d’un second récepteur sur le chantier. Elle évite aussi les contraintes de mise en station, de surveillance et de sécurisation du pivot physique.
Elle présente toutefois des limites. Les observations virtuelles reposent sur une modélisation. Elles comportent donc une incertitude propre. Le technicien doit en tenir compte dans son analyse, notamment lorsque le chantier exige une précision élevée ou une traçabilité forte.
Comparer le PPK pivot libre avec le RTK et le NRTK
Le PPK, le RTK et le NRTK répondent à des logiques différentes. Le choix de la méthode dépend du terrain, du matériel disponible, de la précision attendue et du besoin de résultat immédiat.
| Critère | PPK pivot libre | RTK ou NRTK |
|---|---|---|
| Moment du calcul | Après le terrain, au bureau. | En temps réel, pendant le lever. |
| Dépendance à la communication | Faible, car les observations sont enregistrées localement. | Forte, car les corrections doivent être reçues en direct. |
| Résultat sur le terrain | Non immédiat. La validation intervient après traitement. | Immédiat, avec indicateurs de qualité en temps réel. |
| Contrôle qualité | Analyse détaillée possible lors du post-traitement. | Contrôle principalement réalisé pendant l’observation. |
| Zone difficile | Méthode adaptée si les observations GNSS restent exploitables. | Méthode limitée si le réseau ou la liaison de correction est instable. |
Le PPK n’est donc pas une méthode dépassée par le temps réel. Il reste une solution pertinente lorsque l’opérateur veut privilégier l’autonomie, le contrôle différé et l’indépendance vis-à-vis des réseaux de communication.
Les points de vigilance avant de choisir cette méthode
Avant de retenir le PPK pivot libre, il faut vérifier que la méthode correspond bien aux contraintes du chantier. Le technicien doit anticiper la durée d’observation du pivot, la qualité du point choisi, la disponibilité des données de référence et la capacité du logiciel à traiter correctement les observations.
Il faut également sécuriser la traçabilité : nom des fichiers, horaires, hauteurs d’antenne, système de référence, projection, grilles utilisées et paramètres de traitement. Ces informations seront nécessaires pour expliquer et contrôler les résultats.
Enfin, le terrain reste déterminant. Un post-traitement rigoureux ne compense pas un mauvais point de stationnement, des observations trop perturbées ou une mauvaise mesure de hauteur d’antenne.
Pour aller plus loin
La méthode PPK pivot libre produit des coordonnées qui doivent être correctement rattachées. L’article Les systèmes de référence légaux pour les levés GNSS en France explique les repères à connaître pour travailler avec le bon système géodésique, la bonne projection et les bonnes références altimétriques.
La qualité du traitement dépend aussi des observations enregistrées. L’article Surveiller la qualité du signal GNSS avec le SNR et le DOP rappelle comment lire les indicateurs de réception et de géométrie satellitaire pendant un lever.
Enfin, le Réseau GNSS Permanent de l’IGN permet de mieux comprendre le rôle des stations permanentes dans l’accès à la référence nationale. Pour les opérations nécessitant un contrôle de précision, l’arrêté du 16 septembre 2003 précise le cadre applicable aux classes de précision des travaux topographiques.
