- Le SNR indique la qualité de réception du signal transmis par chaque satellite.
- Un SNR anormalement faible peut révéler un masque partiel ou un phénomène de multi-trajet.
- Les indicateurs DOP traduisent la qualité géométrique de la constellation GNSS.
- Sur le terrain, le SNR et le DOP doivent être analysés ensemble pour apprécier la qualité du lever.
Un lever GNSS de qualité ne repose pas uniquement sur le choix du point de stationnement. Il dépend aussi du suivi des indicateurs de qualité pendant les observations.
Sur le terrain, le technicien doit surveiller deux familles d’indicateurs : le rapport signal sur bruit, souvent appelé SNR, et les facteurs de dilution de précision, appelés DOP. Le premier renseigne sur la qualité de réception des signaux satellites. Les seconds indiquent si la géométrie de la constellation est favorable au calcul de position.
Comprendre ces valeurs permet de mieux décider quand lever un point, quand attendre, ou quand remettre en cause les conditions d’observation. C’est un réflexe essentiel pour fiabiliser les mesures GNSS en topographie.
Comprendre le rapport signal sur bruit
Le rapport signal sur bruit, ou SNR, mesure l’intensité du signal reçu depuis un satellite par rapport au bruit de fond capté par l’antenne et le récepteur. Il s’exprime généralement en dB/Hz.
Plus cette valeur est élevée, meilleure est la qualité de réception du signal. À l’inverse, une valeur faible ou irrégulière peut signaler une dégradation des conditions d’observation.
Le SNR se lit satellite par satellite. Il ne suffit donc pas de regarder une seule valeur globale. Il faut comparer les satellites entre eux, en tenant compte de leur position dans le ciel et de leur élévation.
Les facteurs qui influencent le SNR

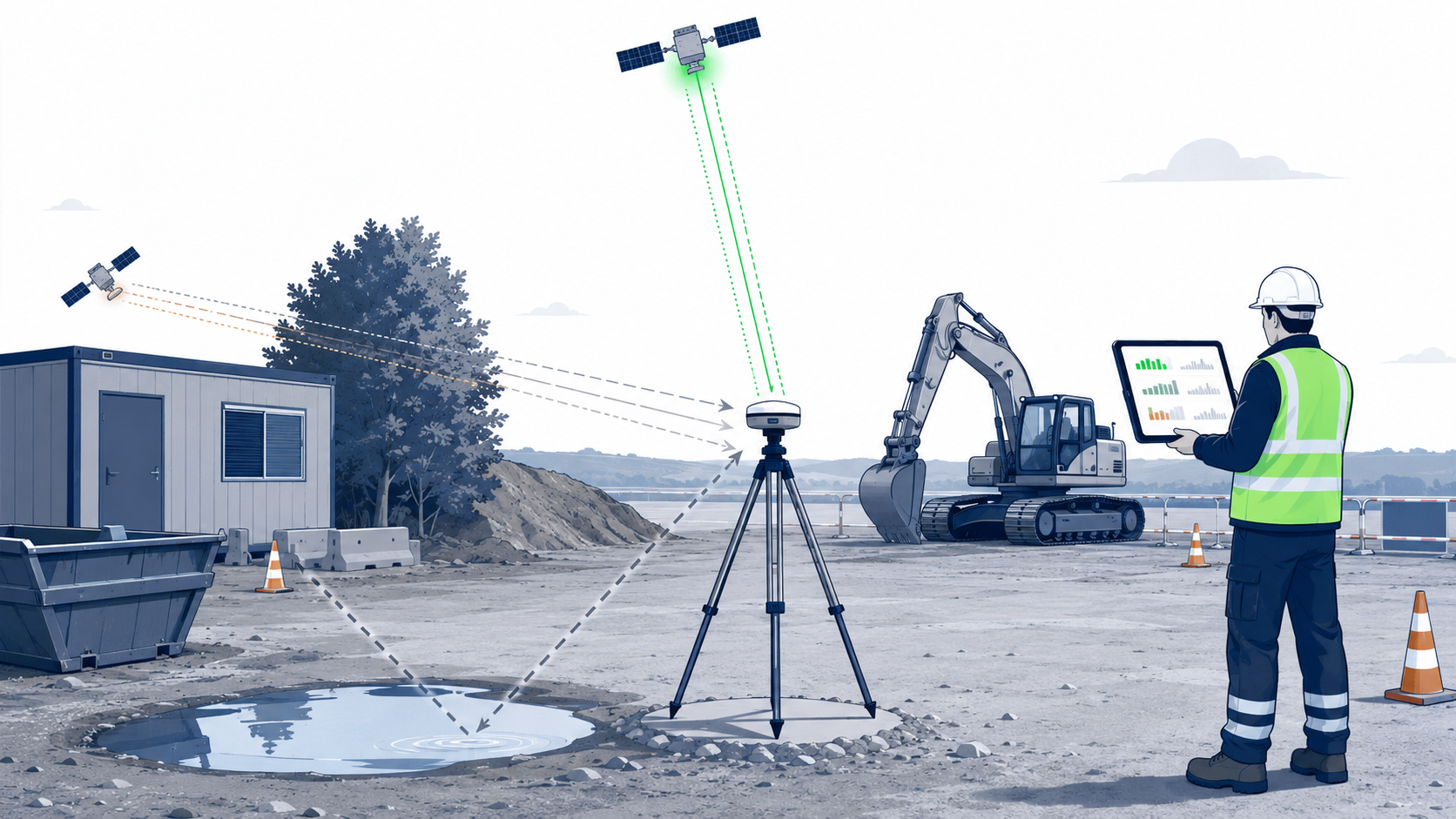

Plusieurs éléments peuvent faire varier le rapport signal sur bruit. Certains dépendent de la position du satellite, d’autres de l’environnement immédiat du point de stationnement.
- L’élévation du satellite : un satellite haut dans le ciel traverse une couche atmosphérique moins importante. Son signal est donc généralement mieux reçu qu’un satellite proche de l’horizon.
- Les obstacles environnants : les bâtiments, les arbres, les engins ou les reliefs peuvent masquer ou atténuer le signal.
- Les surfaces réfléchissantes : elles peuvent provoquer des multi-trajets et rendre le signal plus instable.
- La fréquence du signal : selon les fréquences utilisées, les valeurs de SNR peuvent varier. Il faut donc interpréter les résultats avec les repères du matériel employé.
Sur chantier, l’essentiel est de repérer les anomalies. Une chute brutale du SNR, une valeur incohérente avec l’élévation du satellite ou une variation répétée doivent attirer l’attention de l’opérateur.
Des repères pratiques pour lire le SNR
Les valeurs de SNR ne sont pas des seuils réglementaires. Elles peuvent varier selon les fabricants, les antennes, les récepteurs et les logiciels utilisés. Elles restent cependant utiles comme ordres de grandeur pour apprécier la qualité de réception.
| Indicateur | Signal L1 | Signal L2 |
|---|---|---|
| Valeur maximale observable | Environ 52 dB/Hz | Environ 45 dB/Hz |
| Plage normale pour un positionnement de précision | Environ 45 à 50 dB/Hz | Environ 40 à 45 dB/Hz |
| Seuil minimal acceptable | À interpréter selon le matériel et la méthode | Environ 30 à 35 dB/Hz |
Ces repères doivent être utilisés avec prudence. Le plus important n’est pas seulement la valeur isolée, mais son évolution dans le temps et sa cohérence avec les conditions du site.
Utiliser le SNR sur le terrain
Le suivi du SNR aide à interpréter ce que le récepteur ne montre pas toujours directement. Il permet notamment de détecter des conditions d’observation dégradées.
Un satellite dont le SNR est anormalement bas par rapport à son élévation peut être affecté par un multi-trajet. Si plusieurs satellites présentent le même symptôme, le point de stationnement peut être mal choisi ou trop proche d’une surface réfléchissante.
Le SNR peut aussi révéler un masque partiel. Par exemple, un satellite qui disparaît puis réapparaît avec des chutes répétées de signal peut être gêné par un arbre, un bâtiment, un engin en mouvement ou un obstacle temporaire.
Enfin, lors du post-traitement, ces informations peuvent aider à écarter certaines périodes d’observation. Les époques les plus perturbées peuvent ainsi être repérées et analysées avec plus de rigueur.
Comprendre les indicateurs DOP
Les indicateurs DOP, pour Dilution of Precision, expriment l’influence de la géométrie des satellites sur la précision du positionnement. Ils ne mesurent pas directement la qualité du signal. Ils indiquent plutôt si les satellites visibles sont bien répartis dans le ciel.
Lorsque les satellites sont bien répartis autour du récepteur, la géométrie est favorable. Le DOP est alors faible. Lorsque les satellites sont regroupés dans une même zone du ciel, la géométrie devient moins favorable. Le DOP augmente et l’incertitude de positionnement peut être amplifiée.
On peut rapprocher cette logique de la topométrie classique. Un recoupement angulaire est plus fiable lorsque les directions se croisent avec une bonne géométrie. En GNSS, la précision dépend aussi de la répartition des directions d’observation.
Les principaux types de DOP
Il existe plusieurs indicateurs DOP. Chacun décrit une composante particulière de la précision potentielle.
| Sigle | Signification | Ce que l’indicateur décrit |
|---|---|---|
| GDOP | Geometric DOP | La précision globale, en intégrant la position 3D et le temps. |
| PDOP | Position DOP | La précision de position en trois dimensions, en planimétrie et en altimétrie. |
| HDOP | Horizontal DOP | La précision horizontale, donc la planimétrie. |
| VDOP | Vertical DOP | La précision verticale, donc l’altimétrie. |
| TDOP | Time DOP | La qualité liée à la synchronisation temporelle. |
En pratique topographique, le technicien surveille surtout le PDOP et le GDOP. Ces deux indicateurs donnent une lecture rapide de la qualité géométrique disponible au moment du lever.
Interpréter les seuils de DOP
Pour un lever de précision, notamment en RTK ou en PPK, il faut éviter les périodes où les valeurs DOP deviennent trop élevées. Le brouillon technique retient les repères suivants pour guider l’opérateur.
| Indicateur | Valeur limite recommandée | Lecture pratique |
|---|---|---|
| GDOP | Inférieur ou égal à 3 à 4 | Au-delà, il est préférable d’attendre une géométrie plus favorable. |
| PDOP | Inférieur ou égal à 2 à 3 | Une valeur plus élevée peut dégrader la précision du lever. |
Ces valeurs sont des repères de travail. Si elles sont dépassées, quelques minutes d’attente peuvent parfois suffire pour retrouver une constellation mieux répartie.
Surveiller le DOP pendant les observations
La plupart des récepteurs et carnets de terrain permettent d’afficher le PDOP ou le GDOP en temps réel. Cette surveillance aide l’opérateur à décider s’il peut lever un point dans de bonnes conditions.
Il est également possible de configurer un masque de DOP. Dans ce cas, le récepteur ou le logiciel rejette automatiquement les observations qui dépassent un seuil défini. Les points concernés peuvent être marqués comme invalides ou nécessiter un contrôle spécifique.
Cette fonction ne remplace pas l’analyse de terrain. Elle constitue plutôt une sécurité supplémentaire pour éviter d’enregistrer des points pendant une période défavorable.
Croiser SNR et DOP pour juger la qualité du lever
Le SNR et le DOP ne décrivent pas la même chose. Le SNR renseigne sur la qualité du signal reçu. Le DOP renseigne sur la géométrie des satellites visibles. Il faut donc les lire ensemble.
| Situation observée | Interprétation possible | Réflexe terrain |
|---|---|---|
| DOP favorable avec SNR faibles | La géométrie est correcte, mais les signaux sont perturbés. Un multi-trajet ou un masque partiel est possible. | Observer l’environnement proche et envisager un déplacement du point de stationnement. |
| SNR corrects avec DOP élevé | Les signaux sont bien reçus, mais la géométrie satellitaire est défavorable. | Attendre une meilleure fenêtre d’observation si la précision attendue l’exige. |
| DOP favorable avec bons SNR | Les conditions sont favorables pour lever. | Réaliser les observations tout en poursuivant la surveillance des indicateurs. |
Lors du post-traitement, ce croisement devient encore plus utile. Il permet de filtrer les observations en tenant compte du SNR, du DOP et du nombre de satellites visibles. L’analyse devient ainsi plus complète et plus fiable.
