- Un lever PPK se prépare avant le départ, avec une vérification complète du matériel et des paramètres.
- La mise en station du pivot et la mesure de hauteur d’antenne conditionnent la qualité de tout le lever.
- Les pertes de suivi, les sauts de cycle et les valeurs DOP élevées doivent être traités immédiatement sur le terrain.
- La phase bureau sert à rattacher le pivot, filtrer les observations, calculer les coordonnées et contrôler les résultats.
Conduire un lever PPK demande une organisation rigoureuse. La méthode ne se limite pas à enregistrer des points sur le terrain. Elle repose sur une chaîne complète, depuis la préparation du matériel jusqu’au contrôle final des résultats au bureau.
Sur le chantier, l’opérateur doit assurer la stabilité du pivot, la continuité des observations, la qualité du signal et la traçabilité des mesures. Au bureau, il doit rattacher le pivot, calculer les lignes de base, filtrer les observations et contrôler la cohérence des coordonnées obtenues.

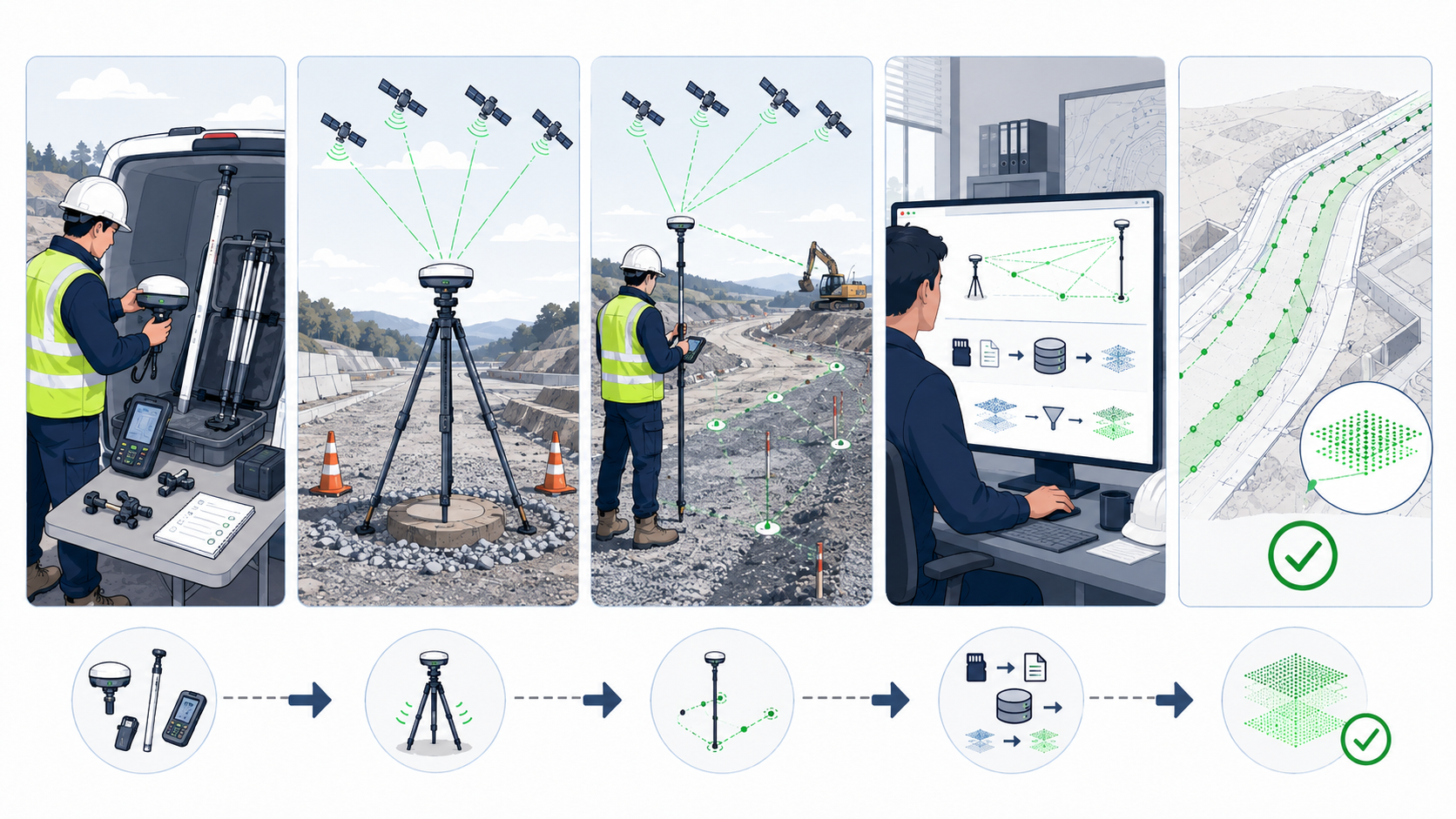

Cet article décrit les principales étapes d’un lever PPK pivot libre, de la phase terrain à la phase bureau. Il donne des repères pratiques pour sécuriser la mesure et limiter les erreurs de traitement.
Préparer le matériel avant le départ
La qualité d’un lever PPK commence avant même l’arrivée sur le chantier. Une vérification méthodique du matériel permet d’éviter des erreurs difficiles à corriger après coup.
L’opérateur doit contrôler les éléments mécaniques, les paramètres du récepteur, les fichiers utiles au traitement et l’autonomie du matériel. Cette préparation limite les interruptions de terrain et sécurise la phase de post-traitement.
| Élément à vérifier | Point de vigilance |
|---|---|
| Embase et bulle de la canne | S’assurer que la mise à la verticale du mobile est fiable. |
| Trépied et vis de serrage | Vérifier la stabilité du pivot pendant toute la durée du lever. |
| Longueur de la canne | Noter la valeur utilisée pour le calcul de la hauteur d’antenne. |
| Grilles de conversion altimétrique | Contrôler que les fichiers nécessaires au territoire concerné sont disponibles et à jour. |
| Modèles d’antennes | Utiliser les modèles adaptés aux antennes employées. |
| Firmware du récepteur | Vérifier la version utilisée et sa compatibilité avec le traitement prévu. |
| Batteries et stockage | Prévoir une autonomie suffisante pour toute la durée du chantier. |
Cette étape peut sembler simple, mais elle évite des défauts récurrents : hauteur d’antenne mal renseignée, fichier de grille absent, batterie insuffisante ou données inexploitables au retour du terrain.
Choisir et matérialiser le point pivot
Le pivot est le point fixe à partir duquel les lignes de base seront calculées. Son choix est donc déterminant. Il doit être stable, dégagé, sécurisé et suffisamment central par rapport à la zone à lever.
Un point pivot trop proche d’un bâtiment, d’arbres, d’un talus ou d’une zone de circulation peut dégrader les observations. Il peut aussi créer des contraintes de sécurité pour l’opérateur ou pour les autres intervenants du chantier.
Lorsque le chantier s’étend sur plusieurs jours, le point pivot doit pouvoir être réoccupé avec précision. Il est donc utile de matérialiser son emplacement au sol, par exemple avec un marquage, une fiche ou un repère adapté au contexte du chantier.
Mettre le pivot en station
La mise en station du pivot doit être réalisée avec soin. Le trépied est installé sur un support stable. L’antenne est placée à la verticale du point, puis l’ensemble est horizontalisé avec les dispositifs de mise à niveau.
La hauteur d’antenne constitue un point critique. Une erreur sur cette valeur se répercute directement sur les altitudes calculées. Il est donc recommandé de réaliser plusieurs lectures indépendantes, puis de noter clairement la valeur retenue.
Une fois le récepteur allumé, l’opérateur vérifie son fonctionnement, la réception des satellites, les paramètres d’enregistrement et la cohérence des fichiers créés. Cette vérification doit être faite avant de commencer le lever mobile.
Lancer l’enregistrement des observations
En PPK, le pivot et le mobile doivent enregistrer des observations GNSS simultanément. Le pivot enregistre en continu, tandis que le mobile se déplace de point en point.
Une cadence d’enregistrement de 1 Hz, soit une époque par seconde, est utilisée dans le brouillon technique. Elle permet de disposer d’un pas d’observation adapté au calcul de la chaîne cinématique.
Il faut également s’assurer que les horloges, les fichiers, les noms de session et les horaires d’observation sont cohérents. Au bureau, ces informations seront nécessaires pour associer correctement les données du pivot et du mobile.
Réaliser le lever cinématique
Le lever cinématique consiste à stationner les points avec le mobile pendant que le pivot reste fixe. La qualité de cette phase dépend de la continuité des observations et du respect des durées de stationnement.
Assurer l’initialisation
Pour que les ambiguïtés entières puissent être résolues lors du post-traitement, le mobile doit disposer d’un volume de données continu et suffisant. Le brouillon technique indique une valeur minimale de 8 minutes continues sans saut de cycle avec 6 satellites.
Lorsque les lignes de base dépassent 1 km, la durée nécessaire peut augmenter. Dans ce cas, il faut se référer aux indications du logiciel de post-traitement ou à la méthode appliquée par l’entreprise.
Pendant les déplacements, la canne doit rester aussi verticale que possible. Il faut aussi privilégier les trajets dégagés, en évitant les passages sous les arbres, près des façades ou dans des zones où le signal risque d’être interrompu.
Adapter le temps de stationnement au type de point
Tous les points ne demandent pas le même temps de stationnement. Un point de détail n’a pas le même rôle qu’un point de contrôle ou qu’un point topographique essentiel.
| Type de point | Durée de stationnement recommandée | Usage principal |
|---|---|---|
| Points de détail | 1 seconde | Habillage, éléments secondaires, détails courants. |
| Points topographiques essentiels | 3 à 5 secondes | Points structurants du lever ou éléments nécessitant une meilleure fiabilité. |
| Points de contrôle | 180 secondes | Vérification de la cohérence interne ou de l’exactitude du lever. |
Pour les points importants, il est recommandé d’effectuer au moins deux déterminations indépendantes. Un intervalle de 20 à 30 minutes entre deux passages permet de bénéficier d’une configuration satellitaire différente.
Surveiller les indicateurs pendant le lever
Le lever PPK ne donne pas forcément un résultat final immédiatement exploitable sur le terrain. Toutefois, l’opérateur doit surveiller les indicateurs disponibles pour éviter d’enregistrer des observations de mauvaise qualité.
Le GDOP et le PDOP sont particulièrement utiles. Le brouillon technique recommande de ne pas lever avec un GDOP supérieur à 3-4 ou un PDOP supérieur à 2-3.
Lorsque le récepteur le permet, un masque de DOP peut être configuré. Il évite d’enregistrer ou de valider des points lorsque la géométrie satellitaire devient défavorable.
Gérer les pertes de suivi et les sauts de cycle
Une perte de suivi ou un saut de cycle peut se produire après un passage près d’un bâtiment, sous une végétation dense ou dans une zone masquée. Ces événements fragilisent la continuité de la chaîne cinématique.
En cas de perte, le premier réflexe consiste à rejoindre une zone bien dégagée pour relancer l’initialisation. Le brouillon technique rappelle le repère minimal de 8 minutes continues avec 6 satellites.
Il faut ensuite repasser sur le dernier point levé avant la perte de suivi. Ce contrôle permet, lors du post-traitement, de comparer les coordonnées obtenues avant et après la nouvelle initialisation. Si le repassage immédiat est impossible, l’opérateur peut revenir plus tard sur un point déjà levé avec la chaîne précédente.
Mettre en place des contrôles terrain
Les contrôles réalisés sur le terrain sécurisent l’interprétation des résultats au bureau. Ils permettent de vérifier la cohérence interne du lever et, lorsque c’est possible, son exactitude par rapport à des points connus.
Le contrôle de clôture
À la fin du lever, il est utile de redéterminer le premier point levé de la journée. L’écart entre la première et la dernière détermination donne une indication sur la cohérence interne du lever.
Si les consignes ont été respectées et si l’écart reste compatible avec les spécifications du chantier, ce contrôle contribue à valider la stabilité globale de la chaîne de mesure.
La répartition des points de contrôle
Les points de contrôle doivent être répartis selon la forme du chantier. Un linéaire ne se contrôle pas de la même manière qu’une emprise surfacique.
| Type de lever | Nombre minimum de points de contrôle | Répartition recommandée |
|---|---|---|
| Levé linéaire | 3 | Début, milieu et fin du projet. |
| Levé surfacique | 4 à 5 | Quatre coins et centre du rectangle englobant. |
Les contrôles doivent être pensés dès la préparation du terrain. Ils ne doivent pas être ajoutés uniquement en fin de journée, lorsque les conditions ou l’organisation ne permettent plus de les réaliser correctement.
Distinguer contrôle relatif et contrôle absolu
Le contrôle relatif consiste à vérifier la cohérence interne du lever. Il s’appuie sur plusieurs déterminations d’un même point à différents moments de la journée.
Il faut éviter de revenir sur le même point exactement à la même heure d’un jour sur l’autre. En effet, le cycle orbital GPS se répète avec environ 4 minutes d’avance par jour. Des observations réalisées dans des configurations trop proches ne constituent pas un contrôle totalement indépendant.
Lorsque c’est possible, une station optique peut compléter les contrôles GNSS par des mesures de distances ou d’azimuts.
Le contrôle absolu consiste, lui, à stationner des points dont les coordonnées sont déjà connues. Il peut s’agir de repères de bornage, de points géodésiques ou de repères altimétriques. Ces points permettent de comparer les coordonnées calculées par PPK aux coordonnées de référence.
Les coordonnées utilisées pour ce contrôle doivent être plus précises que celles recherchées pour le lever. Le brouillon rappelle le principe d’un niveau de précision au moins deux fois supérieur pour les points de contrôle.
Rattacher le pivot au bureau
La phase bureau commence par la récupération des observations du pivot, du mobile et des stations permanentes utiles à la zone du chantier. Les données du Réseau GNSS Permanent peuvent être utilisées pour rattacher le pivot au système national.
Le pivot est ensuite calculé par post-traitement statique. L’objectif est d’obtenir ses coordonnées avec une précision supérieure à celle attendue pour le lever cinématique.
Même si le pivot a été installé sur un point déjà connu, il reste utile de recalculer ses coordonnées. La comparaison entre les coordonnées connues et les coordonnées recalculées constitue un moyen de contrôle indépendant.
Calculer la chaîne cinématique
Une fois le pivot rattaché, le logiciel peut calculer les lignes de base entre le pivot et les points levés par le mobile. Ce traitement permet de fixer les ambiguïtés entières et de produire les coordonnées finales des points.
Avant ce calcul, il est nécessaire d’exporter et d’examiner les données du mobile. Le filtrage doit porter sur plusieurs critères : DOP, SNR, nombre de satellites, continuité des observations et cohérence des enregistrements.
| Critère de filtrage | Signal d’alerte | Action possible |
|---|---|---|
| DOP | PDOP supérieur à 3 ou GDOP supérieur à 4. | Écarter ou contrôler spécifiquement les points concernés. |
| SNR | Valeurs faibles ou instables sur L1 ou L2. | Rechercher un masque, un multi-trajet ou une période perturbée. |
| Nombre de satellites | Nombre insuffisant pour une résolution fiable. | Identifier les périodes fragiles et vérifier leur impact sur les points levés. |
| Continuité des observations | Saut de cycle, perte de suivi ou interruption d’enregistrement. | Séparer les chaînes, contrôler les réinitialisations et vérifier les points repassés. |
Le filtrage multicritère évite de fonder la validation sur un seul indicateur. Un point peut présenter un DOP correct mais un signal perturbé, ou inversement.
Contrôler les multi-déterminations
Les points déterminés plusieurs fois doivent être analysés avec attention. Pour chaque point concerné, le technicien calcule la moyenne des coordonnées, puis vérifie les écarts de chaque détermination à cette moyenne.
Cette étape permet d’identifier les points instables, les erreurs de stationnement, les périodes perturbées ou les effets d’une mauvaise initialisation. Elle aide aussi à décider si une mesure doit être conservée, écartée ou contrôlée autrement.
Pour les points de contrôle ayant de nombreuses déterminations, des indicateurs statistiques peuvent être utilisés : écart-type, étendue ou distribution des écarts. Ces éléments permettent de juger la précision interne du lever.
Vérifier l’exactitude du lever
L’exactitude se contrôle en comparant les coordonnées calculées par PPK à des coordonnées de référence. Ce contrôle doit être réalisé sur des points fiables, dont les coordonnées sont plus précises que celles du lever à valider.
Les écarts observés doivent être interprétés par rapport à la classe de précision recherchée et aux spécifications du chantier. Si les écarts dépassent les tolérances prévues, il faut rechercher l’origine du problème : pivot mal rattaché, mauvaise hauteur d’antenne, erreur de système de référence, observations perturbées ou données de contrôle inadaptées.
Cette étape donne du sens à l’ensemble du processus. Elle permet de passer d’un simple calcul logiciel à un résultat contrôlé, explicable et exploitable.
Conserver une traçabilité complète
Un lever PPK doit pouvoir être relu et vérifié. Il est donc important de conserver les informations nécessaires à la traçabilité : fichiers bruts, rapports de traitement, paramètres de calcul, hauteur d’antenne, système de référence, projection, grille altimétrique et résultats des contrôles.
Cette traçabilité facilite les échanges avec le maître d’œuvre, le bureau d’études, l’entreprise ou le service SIG. Elle permet aussi de revenir sur le traitement si une incohérence apparaît lors de l’exploitation des données.
